MTSM 設計靈感與三態編程概念。 a) 肌節松弛/收縮與超材料軟/硬對應； b) 通過磁場方向?qū)崿F(xiàn)單元三態組合，獲得可編程三維剛度分布。

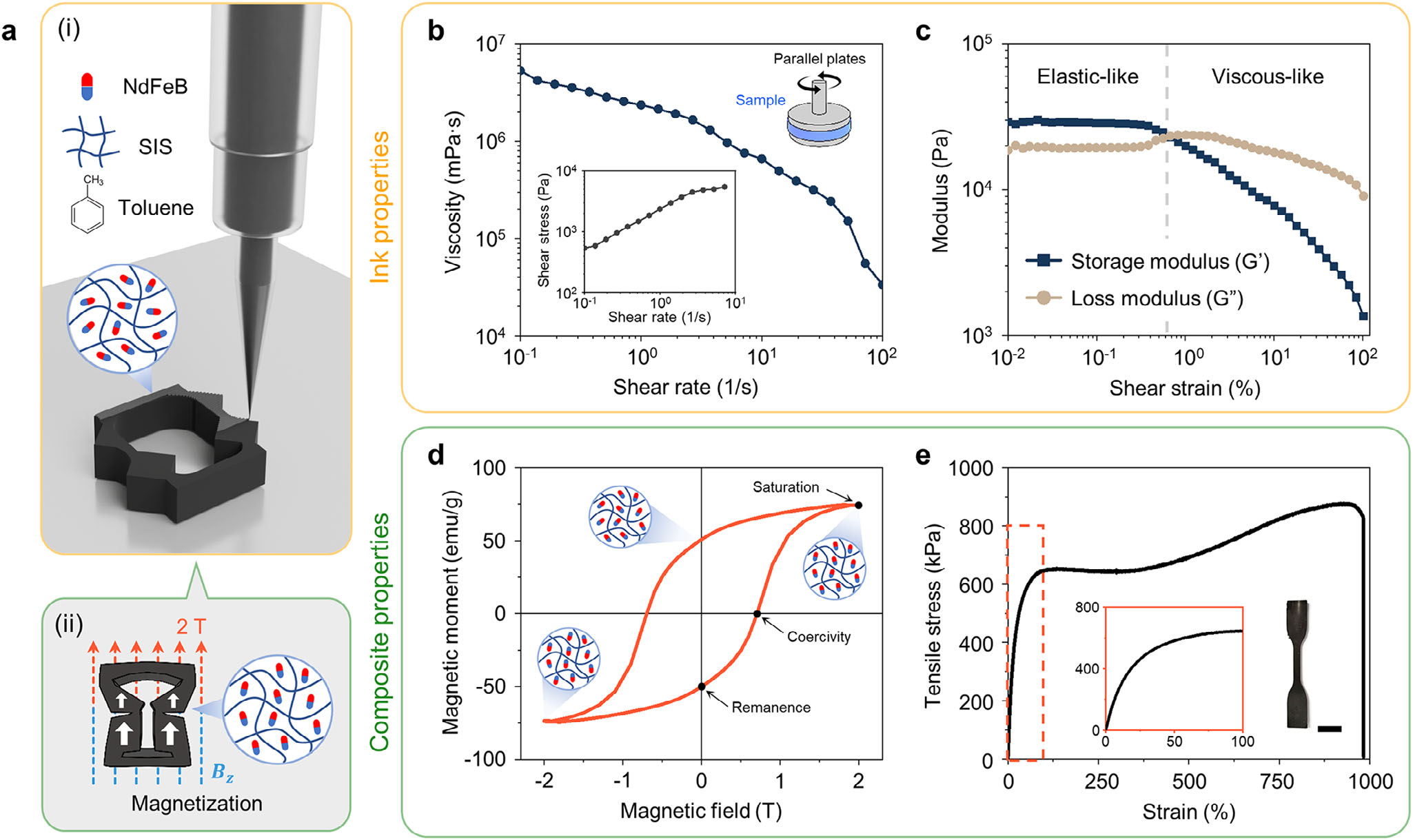

圖2 材料制備與性能
4D 打印磁活性材料。 a) 打印-充磁兩步工藝； b) 墨水剪切變?。?c) 儲能與損耗模量； d) 剩磁 50 emu g?1、矯頑力 700 mT； e) 拉伸模量 ≈400 kPa，斷裂伸長＞900 %。

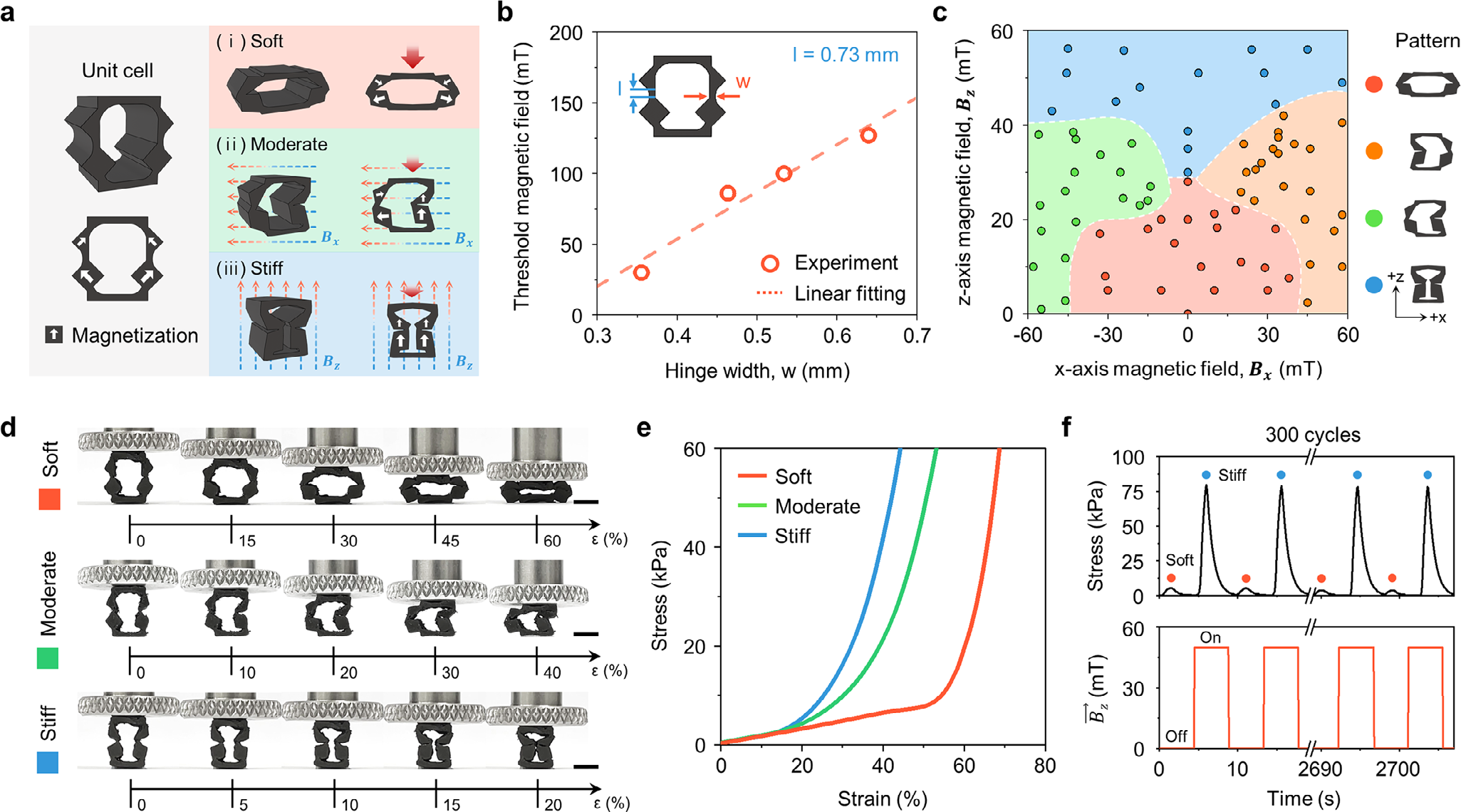

圖3 單元力學響應
單單元三態壓縮行為。 a) 三態示意； b) 鉸鏈厚度與臨界磁場關系； c) 磁場方向-狀態相圖； d) 實驗變形序列； e) 對應應力-應變曲線； f) 300 周期循環穩定性。

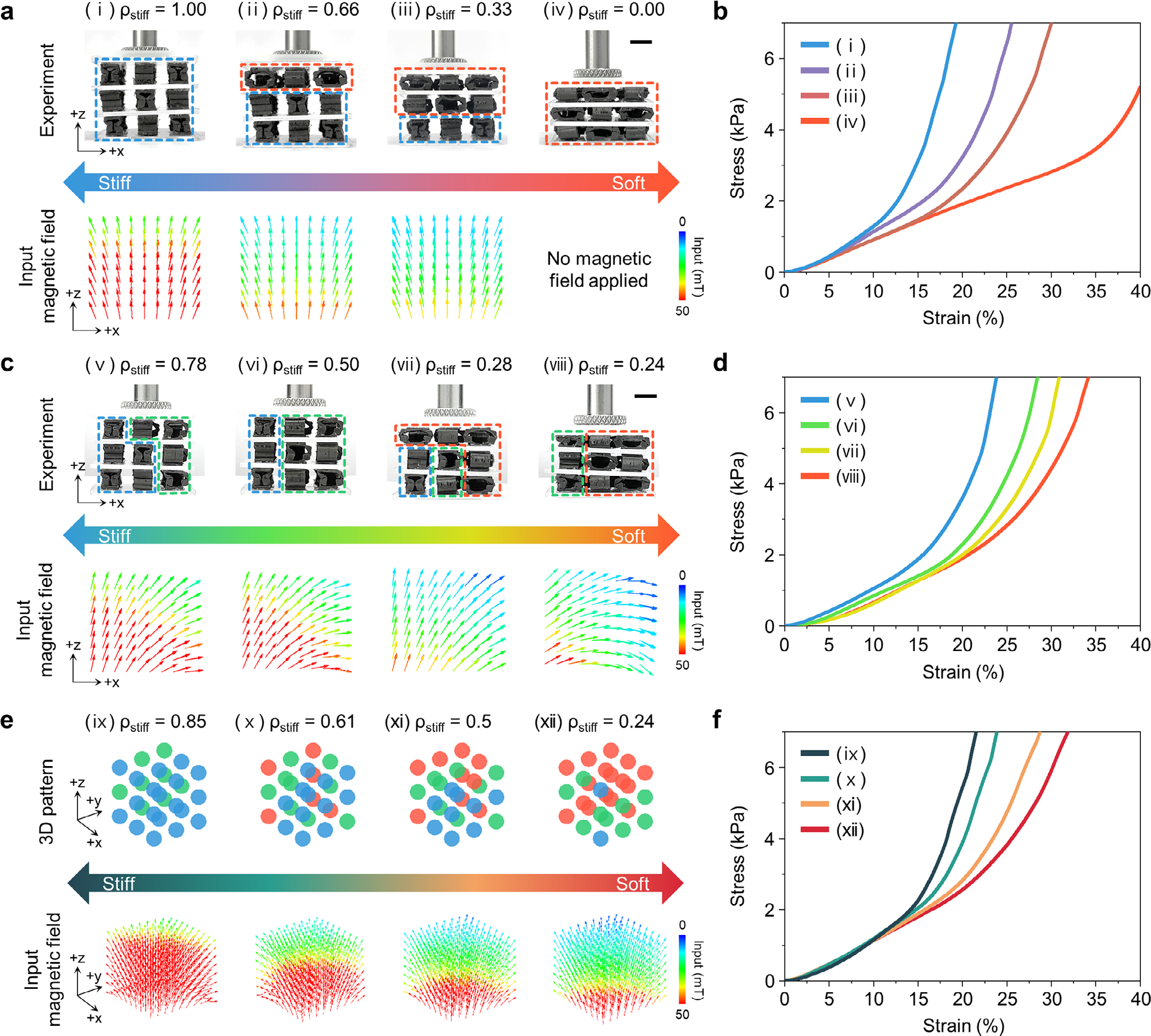

圖4 三維陣列多軸剛度調控
3×3×3 陣列。 a)-b) 沿 z 軸梯度場實現層狀剛度組合； c)-d) 沿 x 軸引入中態； e)-f) 三軸磁場協同控制 27 單元任意剛度分布。

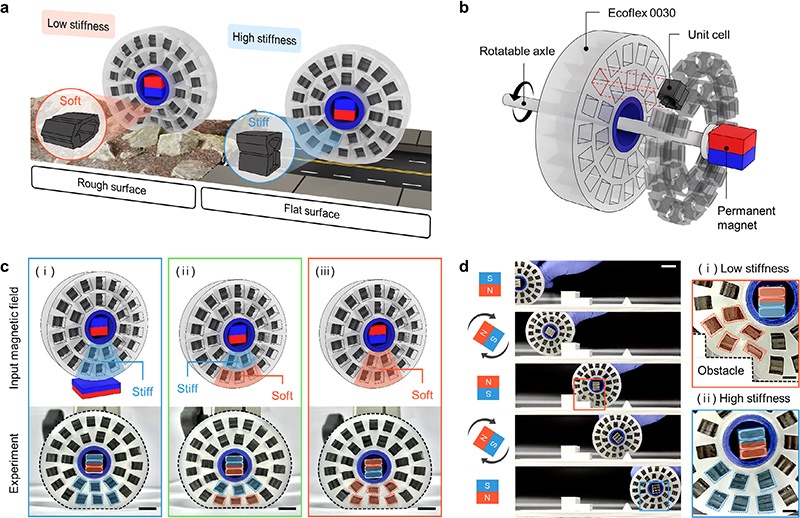

圖5 自適應車輪演示
MTSM 剛度可調車輪。 a) 概念：軟態越障、硬態穩行； b) 爆炸視圖； c) 三態變形對比（0.88 N 載荷）； d) 連續越障實驗，N/S 極切換實現軟/硬實時轉換。
