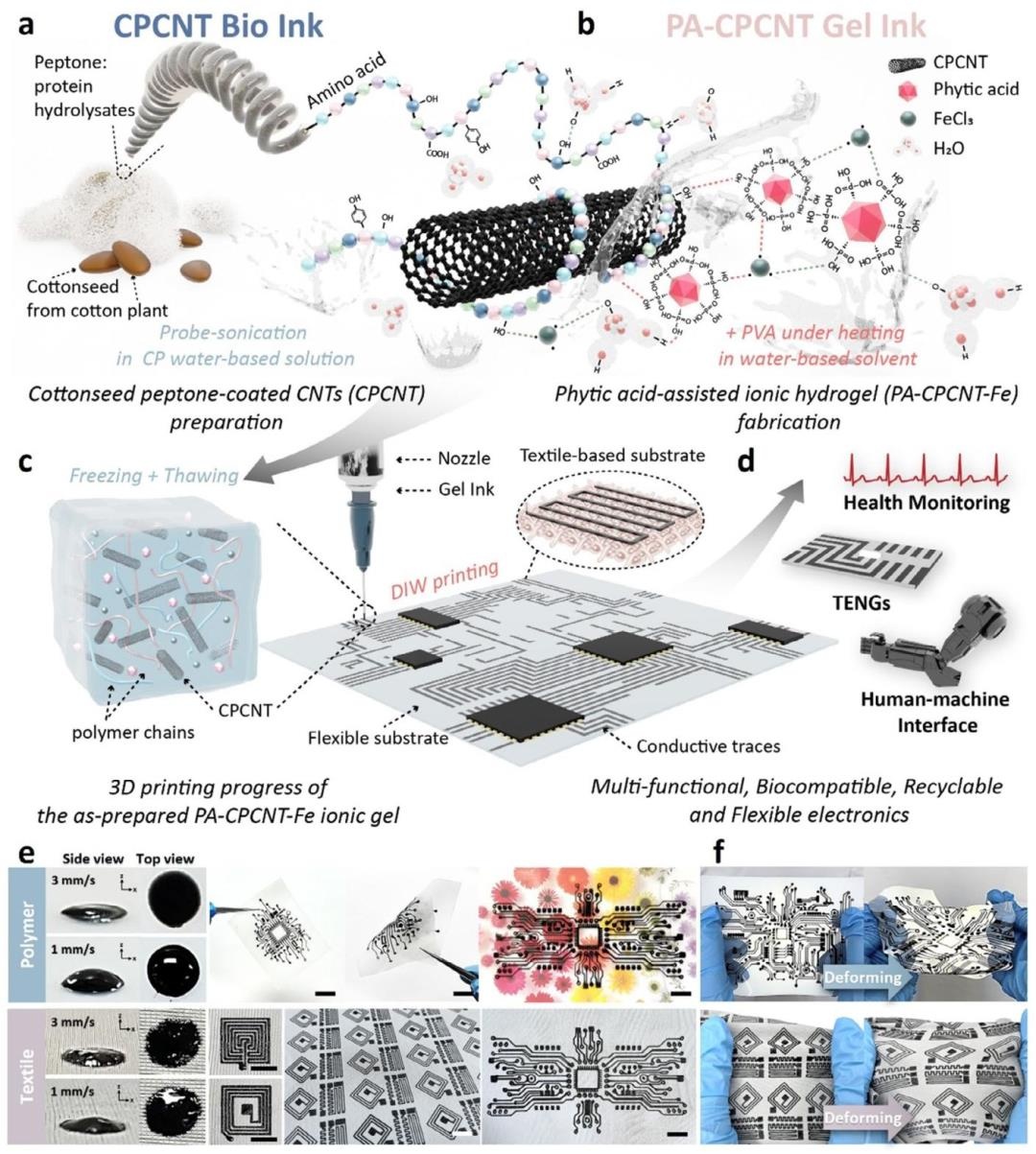

圖1：a）棉籽蛋白肽的殘基序列及其介導碳納米管（CNT）表面形成CPCNT凝膠墨水的示意圖；b）PA-CPCNT-Fe/PVA水凝膠的制備流程（添加PA、FeCl?和PVA）；c）在不同柔性基底上的DIW打印示意圖；d）肽基生物碳凝膠墨水用于柔性電路及多種應用的示意圖；e）不同打印速度下在聚合物和紡織品基底上的打印圖像（俯視圖和側視圖）；f）打印的柔性電子器件（聚合物和紡織品基底）的拉伸性能展示。
圖1主要展示PA-CPCNT-Fe/PVA凝膠墨水的制備原理、打印過程及應用潛力。數據方面，打印速度顯著影響凝膠形貌，1 mm/s打印速度下的凝膠截面寬度大于3 mm/s（圖1e），且能穩定打印復雜電路圖案；SEM圖像證實凝膠可滲透紡織品表面（圖S1），拉伸測試顯示打印器件在變形時仍保持良好貼合性（圖1f）。這些內容表明該墨水可在聚合物和紡織品基底上實現精確打印，且具備適應柔性電子的機械適應性。

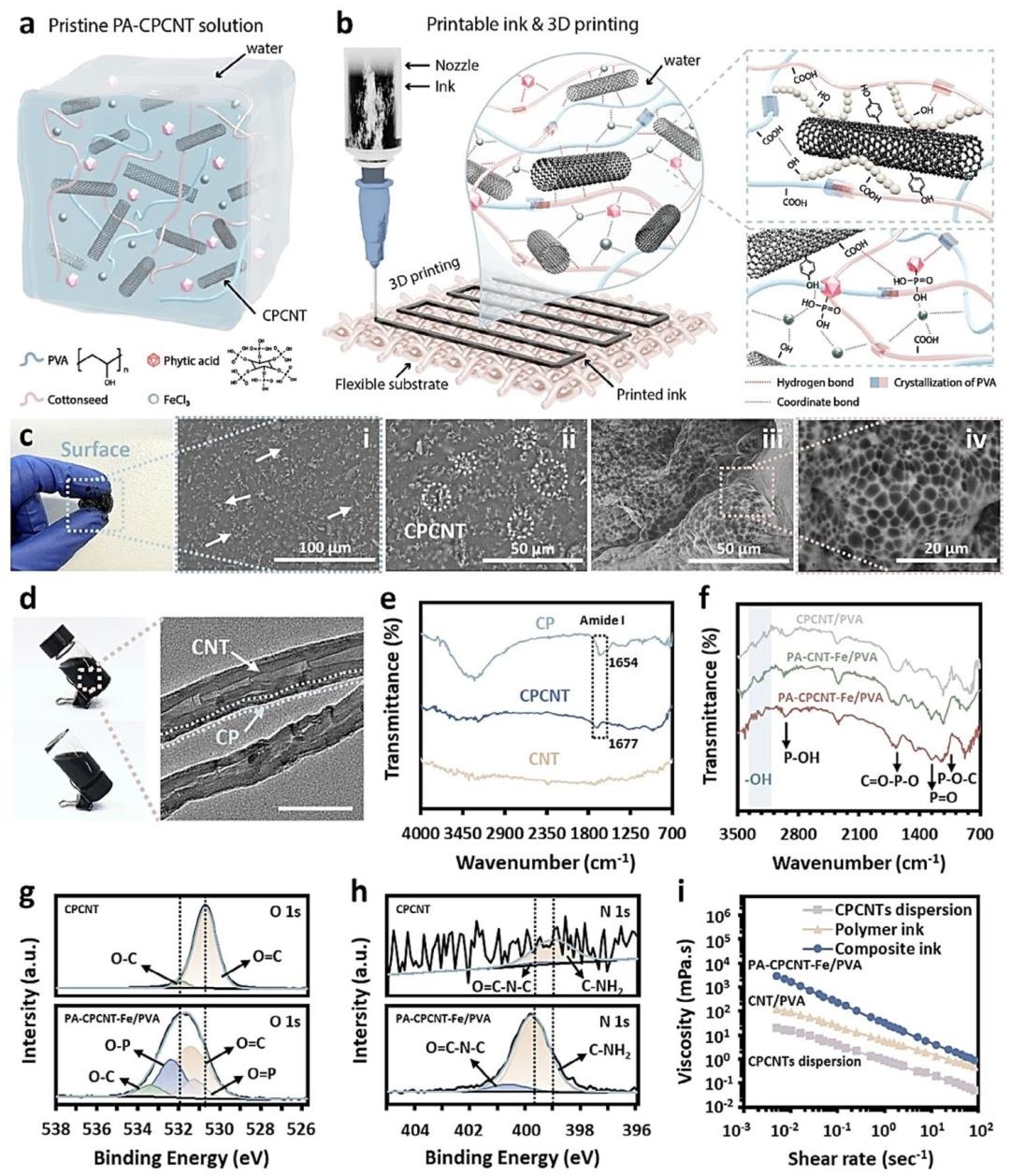

圖2：a）組裝過程示意圖；b）PA-CPCNT-Fe/PVA水凝膠的打印過程及相互作用結合示意圖；c）水凝膠的照片及不同放大率下的SEM圖像（表面和內部結構）；d）CPCNTs懸浮液照片及CNT被CP包裹的TEM圖像；e）原始CP、CPCNT和原始CNT的FTIR光譜；f）CPCNT、PA-CNT-Fe/PVA和PA-CPCNT-Fe/PVA的FTIR光譜；g）CPCNT和PA-CPCNT-Fe/PVA的O 1s XPS光譜；h）兩者的N 1s XPS光譜；i）CPCNTs分散液、CNT/PVA和PA-CPCNT-Fe/PVA凝膠的黏度-剪切應力曲線。
圖2通過多種表征揭示材料結構與相互作用機制。數據包括：TEM圖像顯示CNT表面被CP均勻包裹（圖2d）；FTIR光譜中，CPCNT的缺陷I峰從1338 cm?1移至1348 cm?1，G峰從1577 cm?1移至1582 cm?1，表明CP與CNT的π-π相互作用（圖2e-f）；XPS分析中，O 1s的O=C峰從530.95 eV移至531.56 eV，N 1s的C-NH?峰從399.09 eV移至399.85 eV，證實氫鍵和離子配位作用（圖2g-h）；流變學曲線顯示PA-CPCNT-Fe/PVA墨水黏度最高，且具有剪切變稀特性（圖2i），支持其良好的分散性和打印性。

圖3：a）PA-CPCNT-Fe/PVA凝膠作為導電電路點亮LED的展示；b）不同添加物的水凝膠導電性；c）不同CPCNT含量的PA-CPCNT-Fe/PVA導電性；d）水凝膠與固體表面的貼合性SEM圖像及承受1kg載荷的照片；e）PVA、PA/PVA等多種水凝膠的拉伸應力-應變曲線；f）上述水凝膠的楊氏模量和韌性對比；g）PA-CPCNT-Fe/PVA循環拉伸后的能量損耗；h）重建前后的拉伸應力-應變曲線（插圖為重建過程）；i）重建前后的電導率；j）不同時間的細胞活力百分比。
圖3系統評估材料的核心性能。電學性能數據：PA-CPCNT-Fe/PVA的電導率達8 S/m，是純PA/PVA（2.5 S/m）的3倍，可穩定點亮LED（圖3a-c）；力學性能：拉伸強度1152.5 kPa，應變933%，遠高于PVA（197.35 kPa，359%）、PA/PVA（780.19 kPa，387%）等對照組（圖3e-f）；循環拉伸測試中，能量損耗<0.01 kJ/m3，顯示優異修復性（圖3g）；重建后電導率和力學性能基本保持（圖3h-i）；細胞活力>80%，生物相容性良好（圖3j）。

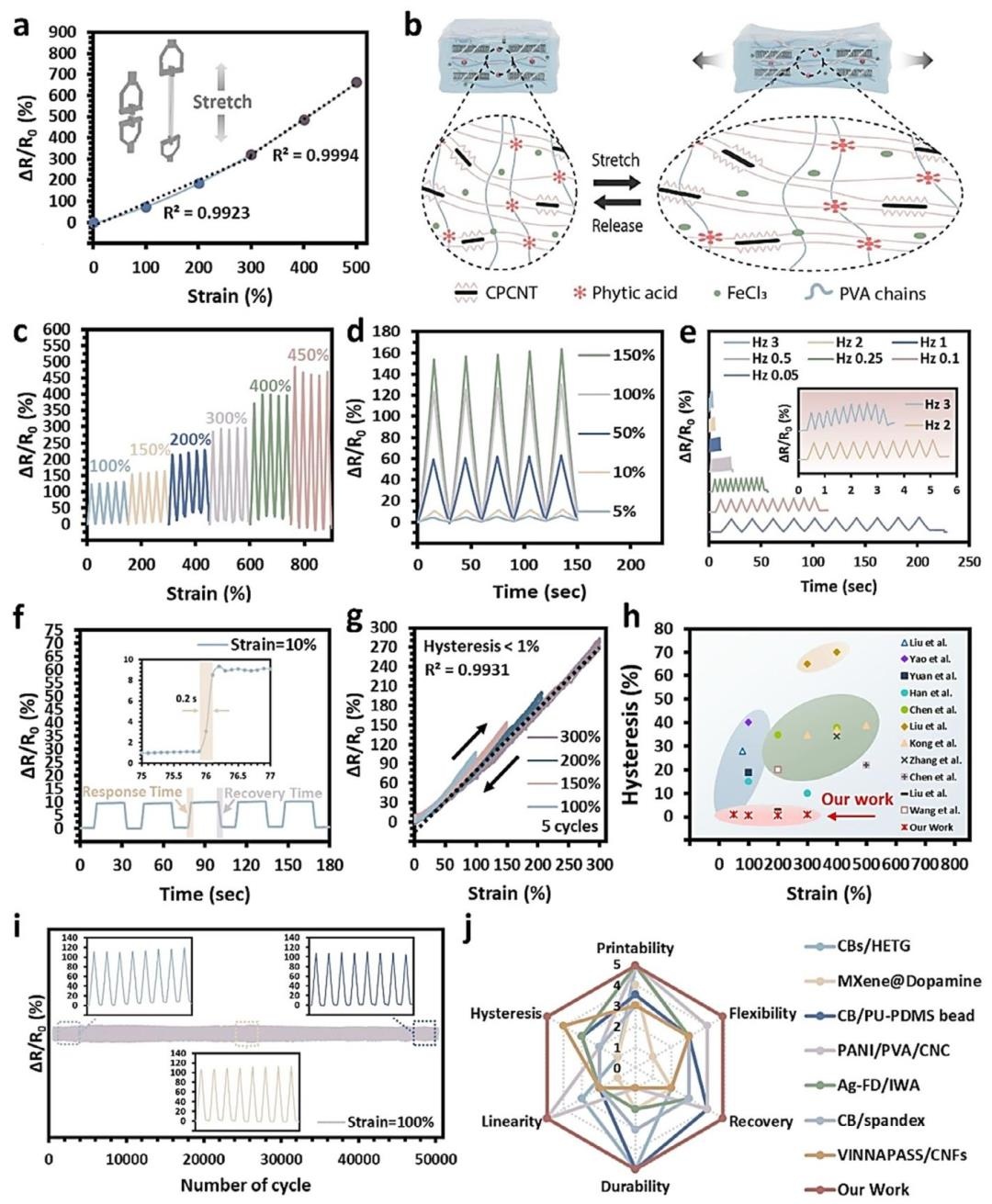

圖4：a）PA-CPCNT-Fe/PVA電子紡織品的相對電阻-應變曲線；b）傳感器制作示意圖；c）高拉伸范圍內的循環應變-電阻變化；d）低拉伸范圍內的循環應變-電阻變化；e）不同頻率下的相對電阻變化；f）10%應變下的響應時間曲線；g）不同應變下的5次循環加載-卸載后曲線；h）與其他研究的滯后性和應變對比；i）100%應變下50000次循環的耐久性；j）與其他凝膠墨水復合材料傳感器的綜合性能雷達圖。
圖4匯總電子紡織品的傳感性能。數據顯示：應變0-500%范圍內，相對電阻變化線性度高（R2=0.9923和0.9994）（圖4a）；響應時間<200 ms，恢復時間62 ms（圖4f）；在100%-450%應變、0.05-3 Hz頻率下，信號穩定且重復性好（圖4c-e）；50000次循環后性能無明顯衰減（圖4i）；滯后性顯著低于同類研究（圖4h），綜合性能（打印性、柔韌性等）在雷達圖中最優（圖4j），證明其為高性能柔性傳感器。

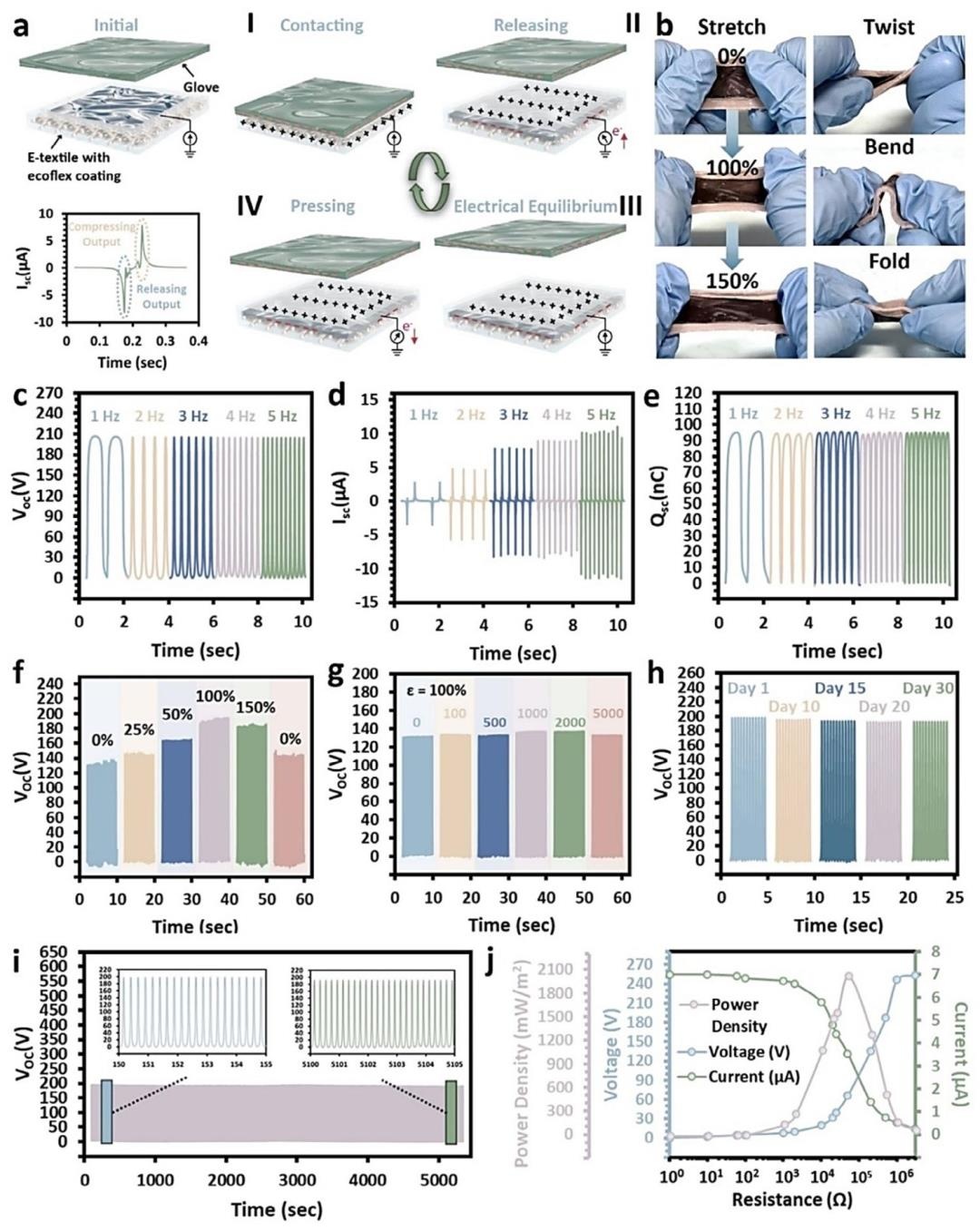

圖5：a）PA-CPCNT-Fe/PVA電子紡織品TENG的結構設計和工作機制；b）TENG的柔性展示照片；c）不同頻率下的短路電流（Isc）；d）不同頻率下的開路電壓（Voc）；e）不同頻率下的短路轉移電荷（Qsc）；f）不同拉伸應變下的Voc及恢復狀態；g）多次拉伸循環后的Voc；h）30天儲存后的長期穩定性；i）20000次接觸-分離循環的耐久性；j）不同外阻下的輸出電壓、電流和功率密度。
圖5評估TENG的能量輸出性能。關鍵數據：1-5 Hz頻率下，Voc峰值200 V，Qsc 95 nC，Isc隨頻率從2.5 μA增至10 μA（圖5c-e）；拉伸100%時Voc升至190 V，釋放后恢復（圖5f）；20000次循環、30天儲存后，性能保持穩定（圖5g-i）；最大功率密度2036.9 mW/m2（外阻50 MΩ時）（圖5j），表明其作為柔性能量收集器的高效性和穩定性。

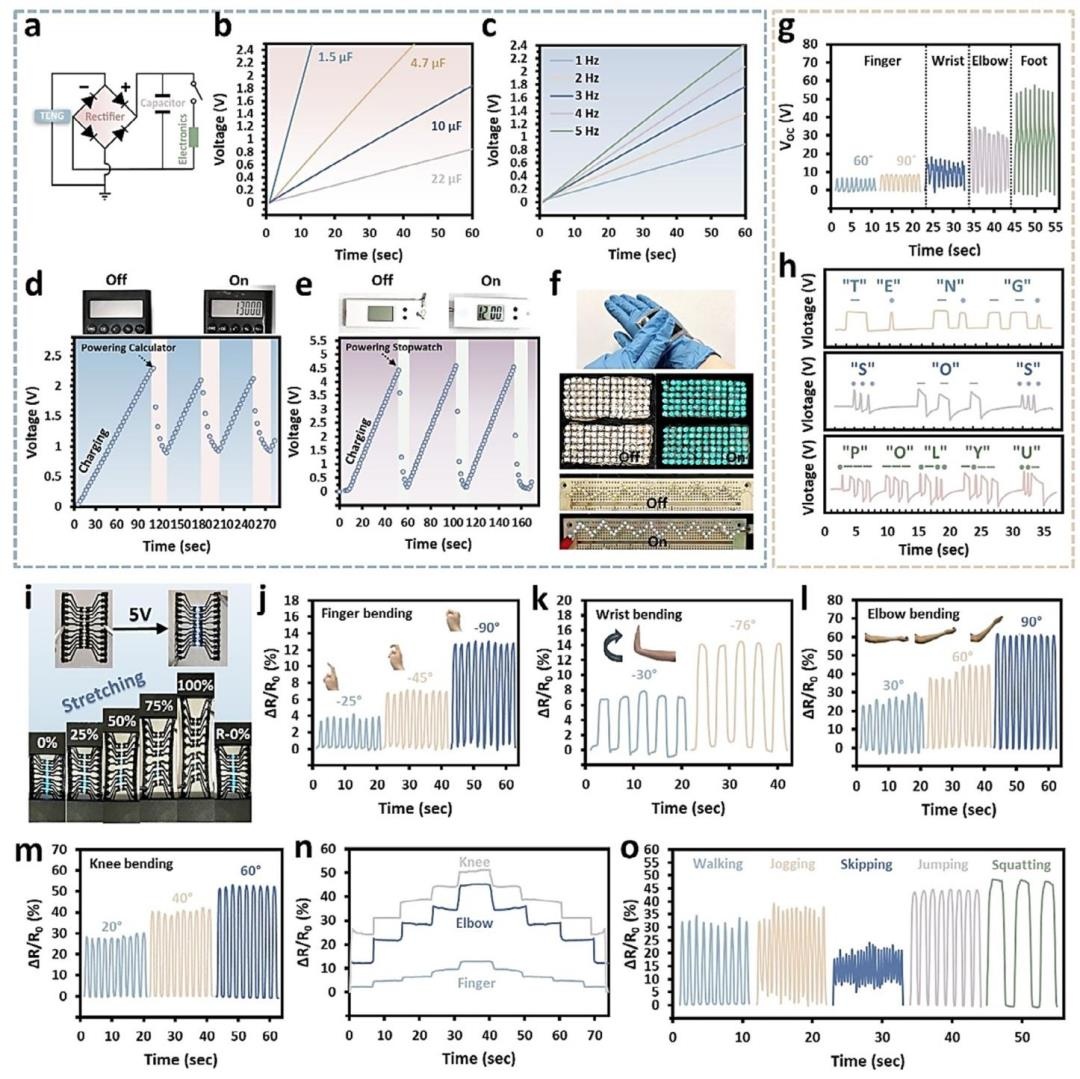

圖6：a）自供能系統的工作電路；b）對不同電容的充電能力；c）不同頻率下的充電速度；d）驅動電子計算器的演示及電壓曲線；e）驅動電子秒表的演示及電壓曲線；f）手指點亮LED的照片；g）實時監測指尖、指節等運動的演示；h）摩爾斯電碼識別信號；i）柔性電路驅動LED及應變下電阻變化；j-m）不同關節彎曲角度的傳感信號；n）指尖等關節的分步保持傳感；o）不同運動的傳感信號。
圖6展示實際應用場景。能量收集方面：1.5 μF電容7.2 s充至1.5 V，22 μF電容120 s達1.6 V，5 Hz頻率下充電速度更快（圖6b-c）；可驅動計算器（100 s）、秒表（50 s）及LED（圖6d-f）。傳感方面：能識別指尖/關節彎曲角度（圖6j-m）、運動狀態（走、跑等）（圖6o）及摩爾斯電碼（"TENG""SOS"等）（圖6h），信號穩定且區分度高。

圖7：a）PA-CPCNT-Fe/PVA集成電子紡織品實現人機交互的示意圖；b）電子手套識別5種手勢的照片及實時電信號；c）"我愛你"手勢的實時屏幕顯示；d）手勢識別系統的歸一化混淆矩陣；e）智能手套與機械手上10個信號點的對應照片；f）手部運動的實時電信號；g）手勢識別與控制的實時演示。
圖7演示人機交互應用。數據顯示：智能手套的5個傳感單元可識別5種手勢，信號重復性好，識別準確率100%（圖7b-d）；10個傳感點與機械關節對應，實時電信號可精確控制機械手完成動作（圖7e-g），歸一化混淆矩陣證實零誤差，體現其在手勢識別和機器人控制中的潛力。

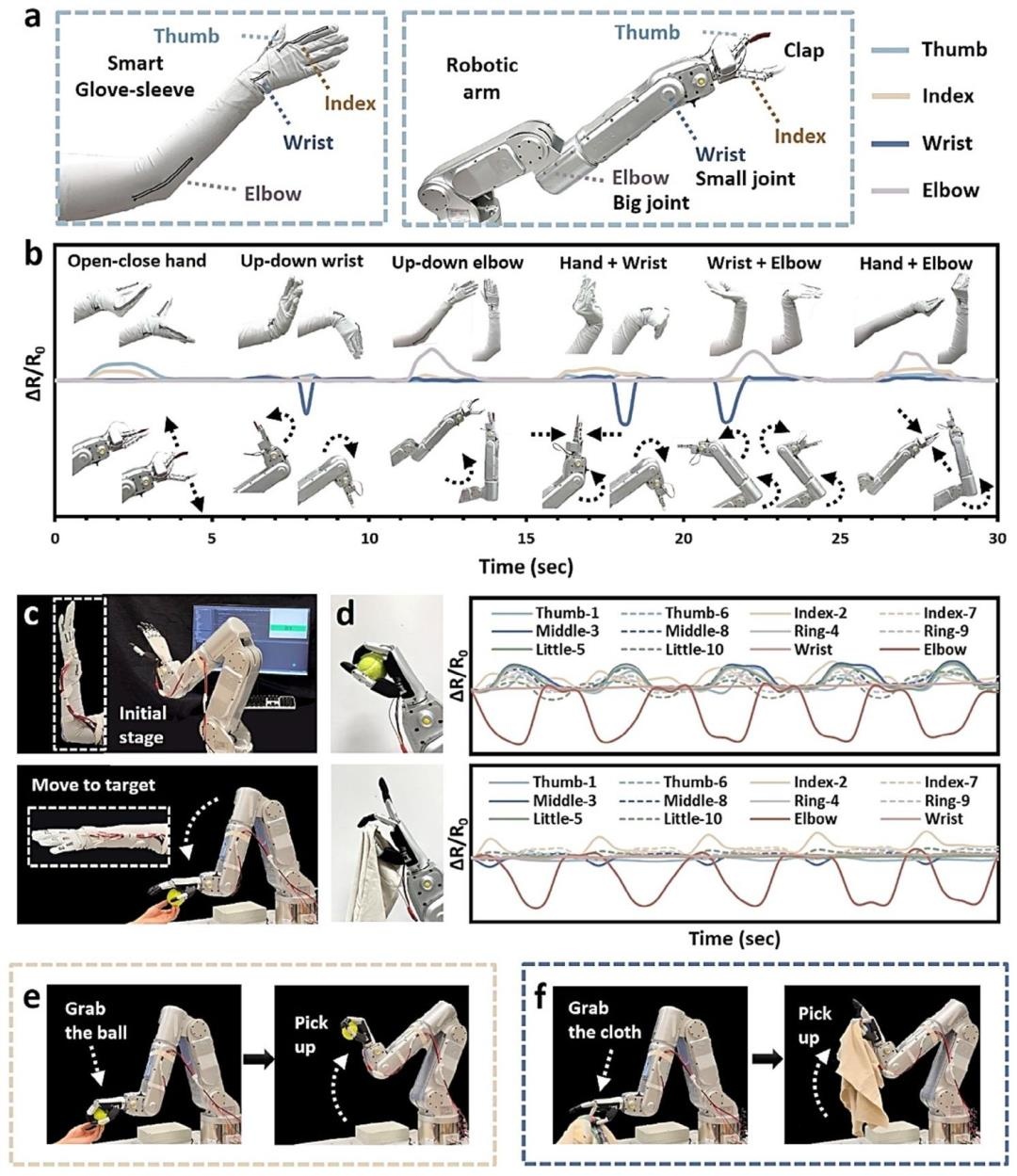

圖8：a）智能手套-襪子與對應機械爪系統的照片；b）手、指、腕運動的實時電信號；c）機械爪"抓取"實驗的初始和激活狀態照片；d）抓球和鋪料的實時電信號；e）抓球的實際演示；f）鋪料的實際演示。
圖8擴展人機交互至機械爪系統。數據表明：智能手套-襪子的4個傳感單元可控制機械爪的大關節、小關節及指尖動作，6組運動組合信號清晰（圖8a-b）；機械爪能完成抓球和鋪料的任務，實時電信號穩定（圖8c-d），實際演示驗證其精確性，拓展了工業和服務領域應用。
